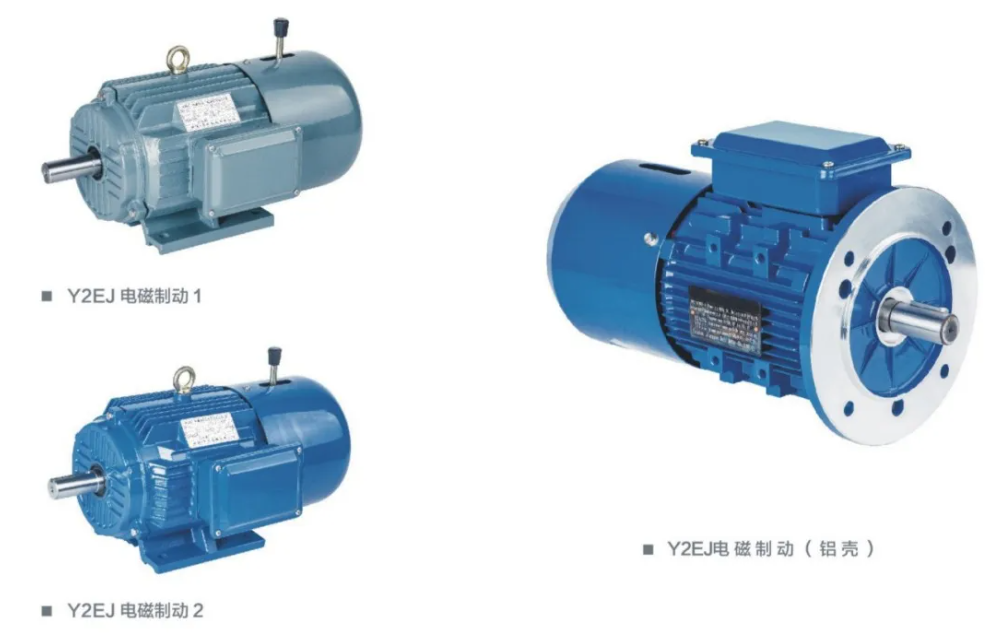

Y2EJ系列 电磁制动三相异步电动机
特点说明
Y2EJ系列电磁制动电机是一种全封闭自扇冷式鼠笼型三相异步电机。该系列电机按照IEC标准设计，具有启动转矩大、结构紧凑、制动迅速、运行可靠、高效节能，噪音低等优点。此外，电机设计有手动释放结构，既可以电磁制动，又可以手动操作，方便用户调试和使用。
Y2EJ系列电磁制动电机适用于要求快速停止、准确定位、反复运转、频繁启动、防止滑行的各类机械设备中作为动力，如升降机、减速机、运输机械、包装机械、食品机械、印刷机械等。
原理与结构：Y2EJ系列电磁制动电机的直流圆盘制动器安装在电机非轴伸端上，当电机接入电源，制动器即开始工作，在电磁引力作用下，电磁铁吸引衔铁并压缩弹簧，制动盘与衔铁、端盖脱开，电机开始运转；当切断电源时，制动器电磁铁失去引力，弹簧推动衔铁压紧制动盘，在摩擦力的作用下，电机立即停止工作。制动器分为通电制动器和失电制动器两种，两种制动器工作原理相同，而制动过程相反。
Y2EJ系列电机可以衍生出YDEJ系列多速制动电机和YVF2EJ系列变频制动电机。
Y2EJ系列电机技术参数
|
电机型号 Model |
额定功率 Rated Output |
满载时Full Load |
额定转矩 Rated Torque(Tn) |
堵转转矩 额定转矩 |
最大转矩 额定转矩 |
堵转电流 额定电流 |
静制 动力矩 Static braking torque |
空载制动 时间 不大于 Weight |
制动器 功率 Brake Power |
||||
|
转速 Speed |
电流 Input Current |
效率 Eficiency |
功率因素 Power Factor |
||||||||||
| KW | HP | RPM | Amp | η% | Cosφ | N.m | Tst/Tn |
Tmax/ Tn |
st/In | N.m | S | W | |
| Y2EJ-801-2 | 0.75 | 1 | 2830 | 1.8 | 75 | 0.83 | 2.53 | 2.2 | 2.3 | 6.1 | 7.5 | 0.20 | 40 |
| Y2EJ-802-2 | 1.1 | 1.5 | 2830 | 2.53 | 76.2 | 0.84 | 3.71 | 2.2 | 2.3 | 7.0 | 7.5 | 0.20 | 40 |
| Y2EJ-90S-2 | 1.5 | 2 | 2840 | 3.34 | 78.5 | 0.84 | 5.03 | 2.2 | 2.3 | 7.0 | 15 | 0.20 | 50 |
| Y2EJ-90L-2 | 2.2 | 3 | 2840 | 4.73 | 81 | 0.85 | 7.38 | 2.2 | 2.3 | 7.0 | 15 | 0.20 | 50 |
| Y2EJ-100L-2 | 3 | 4 | 2870 | 6.19 | 82.6 | 0.87 | 9.96 | 2.2 | 2.3 | 7.5 | 30 | 0.20 | 65 |
| Y2EJ-112M-2 | 4 | 5.5 | 2890 | 8.05 | 84.2 | 0.88 | 13.24 | 2.2 | 2.3 | 7.5 | 40 | 0.25 | 70 |
| Y2EJ-132S1-2 | 5.5 | 7.5 | 2890 | 10.9 | 85.7 | 0.88 | 18.09 | 2.2 | 2.3 | 7.5 | 75 | 0.25 | 95 |
| Y2EJ-132S2-2 | 7.5 | 10 | 2890 | 14.5 | 87 | 0.88 | 24.66 | 2.2 | 2.3 | 7.5 | 75 | 0.25 | 95 |
| Y2EJ-160M1-2 | 11 | 15 | 2930 | 21 | 88.4 | 0.89 | 35.81 | 2.2 | 2.3 | 7.5 | 150 | 0.35 | 110 |
| Y2EJ-160M2-2 | 15 | 20 | 2930 | 28.4 | 89.4 | 0.89 | 48.84 | 2.2 | 2.2 | 7.5 | 150 | 0.35 | 110 |
| Y2EJ-160L-2 | 18.5 | 25 | 2930 | 34.7 | 90 | 0.90 | 60.24 | 2.2 | 2.2 | 7.5 | 150 | 0.35 | 110 |
| Y2EJ-180M-2 | 22 | 30 | 2940 | 41.1 | 90.5 | 0.90 | 71.38 | 2.0 | 2.2 | 7.5 | 200 | 0.35 | 150 |
| Y2EJ-200L1-2 | 30 | 40 | 2950 | 55.7 | 91.4 | 0.90 | 97.04 | 2.0 | 2.2 | 7.5 | 300 | 0.45 | 200 |
| Y2EJ-200L2-2 | 37 | 50 | 2950 | 68.3 | 92 | 0.90 | 119.7 | 2.0 | 2.2 | 7.5 | 300 | 0.45 | 200 |
| Y2EJ-225M-2 | 45 | 60 | 2970 | 82.7 | 92.5 | 0.90 | 145.1 | 2.0 | 2.2 | 7.5 | 450 | 0.45 | 200 |
Y2EJ系列电机技术参数
|
电机型号 Model |
额定功率 Rated Output |
满载时Full Load |
额定转矩 Rated Torque(Tn) |
堵转转矩 额定转矩 |
最大转矩 额定转矩 |
堵转电流 额定电流 |
静制 动力矩 Static braking torque |
空载制动 时间 不大于 Weight |
制动器 功率 Brake Power |
||||
|
转速 Speed |
电流 Input Current |
效率 Efficiency |
功率因素 Power Factor |
||||||||||
| KW | HP | RPM | Amp | n% | Cos中 | N.m | Tst/Tn |
Tmax/ Tn |
st/In | N.m | S | W | |
| Y2EJ-801-4 | 0.55 | 0.75 | 1390 | 1.57 | 71 | 0.75 | 3.77 | 2.4 | 2.3 | 5.2 | 7.5 | 0.20 | 40 |
| Y2EJ-802-4 | 0.75 | 1 | 1390 | 1.88 | 73 | 0.76 | 5.13 | 2.3 | 2.3 | 6.0 | 7.5 | 0.20 | 40 |
| Y2EJ-90S-4 | 1.1 | 1.5 | 1400 | 2.67 | 76.2 | 0.77 | 7.48 | 2.3 | 2.3 | 6.0 | 15 | 0.20 | 50 |
| Y2EJ-90L-4 | 1.5 | 2 | 1400 | 3.53 | 78.5 | 0.79 | 10.20 | 2.3 | 2.3 | 6.0 | 15 | 0.20 | 50 |
| Y2EJ-100L1-4 | 2.2 | 3 | 1430 | 4.96 | 81 | 0.81 | 14.75 | 2.3 | 2.3 | 7.0 | 30 | 0.20 | 65 |
| Y2EJ-100L2-4 | 3 | 4 | 1430 | 6.58 | 82.6 | 0.82 | 20.12 | 2.3 | 2.3 | 7.0 | 30 | 0.20 | 65 |
| Y2EJ-112M-4 | 4 | 5.5 | 1440 | 8.66 | 84.2 | 0.82 | 26.47 | 2.3 | 2.3 | 7.0 | 40 | 0.25 | 70 |
| Y2EJ-132S-4 | 5.5 | 7.5 | 1440 | 11.6 | 85.7 | 0.83 | 36.40 | 2.3 | 2.3 | 7.0 | 75 | 0.25 | 95 |
| Y2EJ-132M-4 | 7.5 | 10 | 1440 | 15.5 | 87 | 0.84 | 49.63 | 2.3 | 2.3 | 7.0 | 75 | 0.25 | 95 |
| Y2EJ-160M-4 | 11 | 15 | 1460 | 22.4 | 88.4 | 0.84 | 71.85 | 2.2 | 2.3 | 7.0 | 150 | 0.35 | 110 |
| Y2EJ-160L-4 | 15 | 20 | 1460 | 29.9 | 89.4 | 0.85 | 97.97 | 2.2 | 2.2 | 7.5 | 150 | 0.35 | 110 |
| Y2EJ-180M-4 | 18.5 | 25 | 1470 | 36.3 | 90 | 0.86 | 120. | 2.2 | 2.2 | 7.5 | 200 | 0.35 | 150 |
| Y2EJ-180L-4 | 22 | 30 | 1470 | 42.9 | 90.5 | 0.86 | 143.2 | 2.2 | 2.2 | 7.5 | 200 | 0.35 | 150 |
| Y2EJ-200L-4 | 30 | 40 | 1470 | 58.1 | 91.4 | 0.86 | 194.7 | 2.2 | 2.2 | 7.2 | 300 | 0.45 | 200 |
| Y2EJ-225S-4 | 37 | 50 | 1480 | 70.5 | 92 | 0.87 | 239.4 | 2.2 | 2.2 | 7.2 | 450 | 0.45 | 200 |
| Y2EJ-225M-4 | 45 | 60 | 1480 | 85.4 | 92.5 | 0.87 | 291.1 | 2.2 | 2.2 | 7.2 | 450 | 0.45 | 200 |
Y2EJ系列电机技术参数
|
电机型号 Model |
额定功率 Rated Output |
满载时Full Load |
额定转矩 Rated Torque(Tn) |
堵转转矩 额定转矩 |
最大转矩 额定转矩 |
堵转电流 额定电流 |
静制 动力矩 Static braking torque |
空载制动 时间 不大于 Weight |
制动器 功率 Brake Power |
||||
|
转速 Speed |
电流 Input Current |
效率 Efficiency |
功率因素 Power Factor |
||||||||||
| KW | HP | RPM | Amp | n% | Cos中 | N.m | Tst/Tn |
Tmax/ Tn |
st/In | N.m | S | W | |
| Y2EJ-801-4 | 0.55 | 0.75 | 1390 | 1.57 | 71 | 0.75 | 3.77 | 2.4 | 2.3 | 5.2 | 7.5 | 0.20 | 40 |
| Y2EJ-802-4 | 0.75 | 1 | 1390 | 1.88 | 73 | 0.76 | 5.13 | 2.3 | 2.3 | 6.0 | 7.5 | 0.20 | 40 |
| Y2EJ-90S-4 | 1.1 | 1.5 | 1400 | 2.67 | 76.2 | 0.77 | 7.48 | 2.3 | 2.3 | 6.0 | 15 | 0.20 | 50 |
| Y2EJ-90L-4 | 1.5 | 2 | 1400 | 3.53 | 78.5 | 0.79 | 10.20 | 2.3 | 2.3 | 6.0 | 15 | 0.20 | 50 |
| Y2EJ-100L1-4 | 2.2 | 3 | 1430 | 4.96 | 81 | 0.81 | 14.75 | 2.3 | 2.3 | 7.0 | 30 | 0.20 | 65 |
| Y2EJ-100L2-4 | 3 | 4 | 1430 | 6.58 | 82.6 | 0.82 | 20.12 | 2.3 | 2.3 | 7.0 | 30 | 0.20 | 65 |
| Y2EJ-112M-4 | 4 | 5.5 | 1440 | 8.66 | 84.2 | 0.82 | 26.47 | 2.3 | 2.3 | 7.0 | 40 | 0.25 | 70 |
| Y2EJ-132S-4 | 5.5 | 7.5 | 1440 | 11.6 | 85.7 | 0.83 | 36.40 | 2.3 | 2.3 | 7.0 | 75 | 0.25 | 95 |
| Y2EJ-132M-4 | 7.5 | 10 | 1440 | 15.5 | 87 | 0.84 | 49.63 | 2.3 | 2.3 | 7.0 | 75 | 0.25 | 95 |
| Y2EJ-160M-4 | 11 | 15 | 1460 | 22.4 | 88.4 | 0.84 | 71.85 | 2.2 | 2.3 | 7.0 | 150 | 0.35 | 110 |
| Y2EJ-160L-4 | 15 | 20 | 1460 | 29.9 | 89.4 | 0.85 | 97.97 | 2.2 | 2.2 | 7.5 | 150 | 0.35 | 110 |
| Y2EJ-180M-4 | 18.5 | 25 | 1470 | 36.3 | 90 | 0.86 | 120. | 2.2 | 2.2 | 7.5 | 200 | 0.35 | 150 |
| Y2EJ-180L-4 | 22 | 30 | 1470 | 42.9 | 90.5 | 0.86 | 143.2 | 2.2 | 2.2 | 7.5 | 200 | 0.35 | 150 |
| Y2EJ-200L-4 | 30 | 40 | 1470 | 58.1 | 91.4 | 0.86 | 194.7 | 2.2 | 2.2 | 7.2 | 300 | 0.45 | 200 |
| Y2EJ-225S-4 | 37 | 50 | 1480 | 70.5 | 92 | 0.87 | 239.4 | 2.2 | 2.2 | 7.2 | 450 | 0.45 | 200 |
| Y2EJ-225M-4 | 45 | 60 | 1480 | 85.4 | 92.5 | 0.87 | 291.1 | 2.2 | 2.2 | 7.2 | 450 | 0.45 | 200 |
Y2EJ系列电机技术参数
|
电机型号 Model |
额定功率 Rated Output |
满载时Full Load |
额定转矩 Rated Torque(Tn) |
堵转转矩 额定转矩 |
最大转矩 额定转矩 |
堵转电流 额定电流 |
静制 动力矩 Static braking torque |
空载制动 时间 不大于 Weight |
制动器 功率 Brake Power |
||||
|
转速 Speed |
电流 Input Current |
效率 Effidiency |
功率因素 Power Factor |
||||||||||
| KW | HP | RPM | Amp | η% | Cosφ | N.m | Tst/Tn |
Tmax/ Tn |
Ist/In | N.m | S | W | |
| Y2EJ-90L-8 | 0.55 | 0.75 | 660 | 2.17 | 63 | 0.61 | 7.96 | 1.8 | 2.0 | 4.0 | 15 | 0.2 | 50 |
| Y2EJ-100L1-8 | 0.75 | 1 | 690 | 2.4 | 71 | 0.67 | 10.40 | 1.8 | 2.0 | 4.0 | 30 | 0.2 | 65 |
| Y2EJ-100L2-8 | 1.1 | 1.5 | 690 | 3.32 | 73 | 0.69 | 15.2 | 1.8 | 2.0 | 5.0 | 30 | 0.2 | 65 |
| Y2EJ-112M-8 | 1.5 | 2 | 700 | 4.4 | 75 | 0.69 | 20.5 | 1.8 | 2.0 | 5.0 | 40 | 0.25 | 70 |
| Y2EJ-132S-8 | 2.2 | 3 | 710 | 6.04 | 78 | 0.71 | 29.60 | 2.0 | 2.0 | 5.5 | 75 | 0.25 | 95 |
| Y2EJ-132M-8 | 3 | 4 | 710 | 7.9 | 79 | 0.72 | 40.40 | 2.0 | 2.0 | 5.5 | 75 | 0.25 | 95 |
| Y2EJ-160M1-8 | 4 | 5.5 | 720 | 10.3 | 81 | 0.73 | 53.10 | 2.0 | 2.0 | 6.0 | 150 | 0.35 | 110 |
| Y2EJ-160M2-8 | 5.5 | 7.5 | 720 | 13.6 | 83 | 0.74 | 73.00 | 2.0 | 2.0 | 6.0 | 150 | 0.35 | 110 |
| Y2EJ-160L-8 | 7.5 | 10 | 720 | 17.8 | 85.5 | 0.75 | 99.50 | 2.0 | 2.0 | 5.5 | 150 | 0.35 | 110 |
| Y2EJ-180L-8 | 11 | 15 | 730 | 25.1 | 87.5 | 0.77 | 143.9 | 1.7 | 2.0 | 6.0 | 200 | 0.35 | 150 |
| Y2EJ-200L-8 | 15 | 20 | 730 | 34.1 | 88 | 0.76 | 196.2 | 1.8 | 2.0 | 6.0 | 300 | 0.45 | 200 |
| Y2EJ-225S-8 | 18.5 | 25 | 730 | 41.1 | 90 | 0.76 | 242.0 | 1.7 | 2.0 | 6.0 | 450 | 0.45 | 200 |
| Y2EJ-225M-8 | 22 | 30 | 730 | 47.4 | 90.5 | 0.78 | 287.8 | 1.8 | 2.0 | 6.0 | 450 | 0.45 | 200 |
