YBX3系列隔爆型三相异步电动机

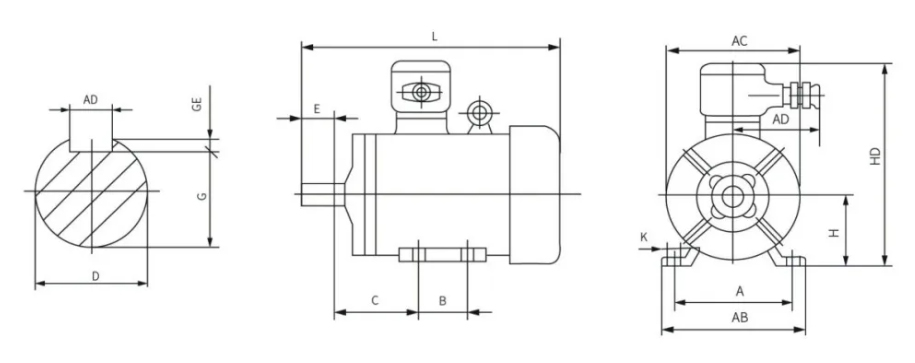

YBX3系列电机安装尺寸和外型尺寸表

型号 Type	安装尺寸 Poies	A	B	C	D	E	F	G	H	K	进口管螺纹 Inlet pipe threading	AB	AC	AD	HD	L
63M	2.4	100	80	40	11	23	4	8.5	63	7	M24×1.5	125	125	175	230	245
71M	2.4.6	112	90	45	14	30	5	11	71			140	150		250	275
80M	2.4. 6.8.	125	100	50	19	40	6	15.5	80	10	M30×2	160	170	180	300	330
90S		140		56	24	50	8	20	90			180	185		320	375
90L			125													400
100L		160	140	63	28	60		24	100	12		200	210		355	448
112M		190		70					112			245	220	190	370	500
132S		216		89	38	80	10	33	132			280	270		420	520
132M			178													560
160M		254	210	108	42	110	12	37	160	15	M36×2	330	320	202	490	685
160L			254													715
180M		279	241	121	48		14	42.5	180			355	360		530	770
180L			279													790
200L		318	305	133	55		16	49	200	19	M48×2	390	400	235	590	840
225S	4.8	356	286	149	60	140	18	53	225			435	450		635	888
225M	2.4. 6.8		311		55	110	16	49								888
		406		168	60	140	18	53								918
250M	2.4. 6.8	457	349	190					250	24	M64×2	490	500	270	720	960
					65			58
280S	2.4. 6.8		368						280			545	550		780	1000
					75		20	67.5								1010
280M	2.4. 6.8		419		65		18	58								1065
					75		20	67.5								1075
315S	2.4.6. 8.10	508	406	216	65		18	58	315	28	M64×2 双口	630	620	320	910	1185
					80	170	22	71								1280
315M	2.4.6. 8.10		457		65	140	18	58								1305
					80	170	22	71								1400
315L	2.4.6. 8.10		508		65	140	18	58								1305
					80	170	22	71								1400
355S	2.4.6. 8.10	610	500	254	75	140	20	67.5	355			750	740	320	1050	1415
					95	170	25	86								1485
355M	2.4.6. 8.10		560		75	140	20	67.5								1495
					95	170	25	86								1565
355L	2.4.6. 8.10		630		75	140	20	67.5								1645
					95	170	25	86								1675

型号 Type	安装尺寸 Poies	A	B	C	D	E	F	G	H	K	M	N	P最大 Pmax	S	T	孔 Holes	进口管螺纹 Inlet pipe threading	AB	AC	AD	HD	L
80M	2.4	125	100	50	19	40	6	15.5	80	10	165	130	200	12	4	4	M30×2	160	170	180	300	330
90S	2.4.6 2.4.6.8	140		56	24	50	8	20	90									180	185		320	375
90L			125																			400
100L		160	140	63	28	60		24	100	12	215	180	250	15	4			200	210	190	355	448
112M		190		70					112									245	220		370	500
132S		216		89	38	80	10	33	132		265	230	300	19	5		M36×2	280	270		420	520
132M			178																	202		560
160M		254	210	108	42	110	12	37	160	15	300	250	350					330	320		490	685
160L			254																			715
180M		279	241	121	48		14	43	180									355	360		530	770
180L			279																			790
200L		318	305	133	55	140	16	49	200	19	350	300	400				M48×2	390	400	235	590	840
225S	4.8	356	286	149	60	110	18	53	225		400	350	450			8		435	450		635	688
225M	2		311		55	140	16	49														888
	4.6.8				60		18	53														918
250M	2	406	349	168					250	24	500	450	550				M64×2	490	500	270	730	960
	4.6.8				65			58
280S	2	457	368	190					280									545	550		780	1000
	4.6.8				75		20	67.5
280M	2		419		65		18	58														1065
	4.6.8				75		20	67.5
315S	2	508	406	216	65		18	58	315	28	600	550	660	24	6		M64×2 双口	630	630	320	1020	1185
	4.6.8.10				80	170	22	71
315M	2		457		65	140	18	58														1305
	4.6.8.10				80	170	22	71
315L	2		508		65	140	18	58														1305
	4.6.8.10				80	170	22	71
355S	2	610	500	254	75	140	20	67.5	355		740	680	800					750	700	320	1050	1415
	4.6.8.10				95	170	25	86
355M	2		560		75	140	20	67.5														1495
	4.6.8.10				95	170	25	86
355L	2		630		75	140	20	67.5														1645
	4.6.8.10				95	170	25	86

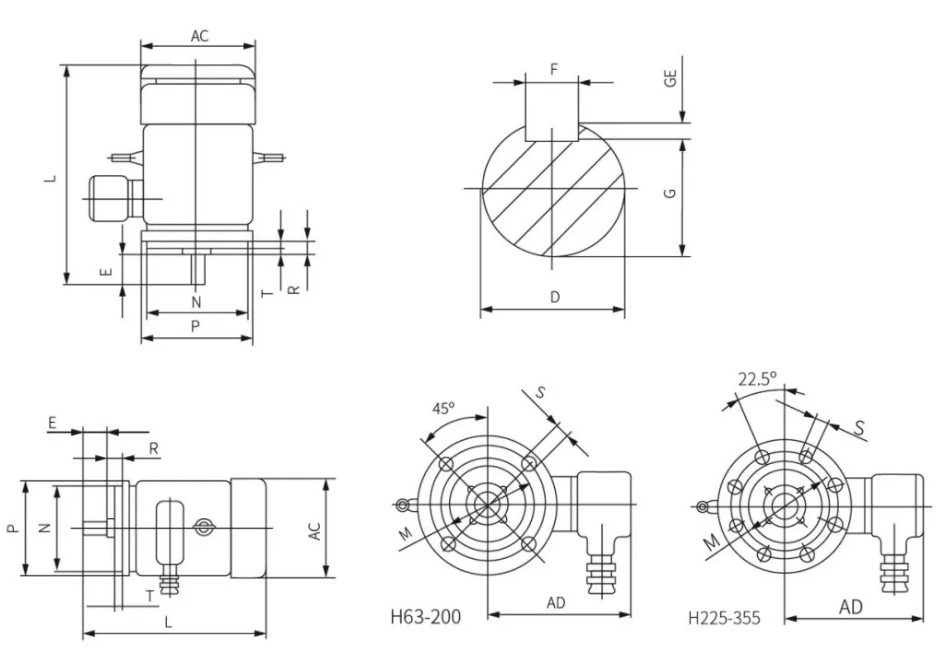

YBX3系列电机安装尺寸和外型尺寸表

型号 Type	安装尺寸 Poies	D	E	F	G	M	N	P最大 Pmax	S	T	孔 Holes	进口管螺纹 Inlet pipe threading	AC	AD	L	L1
63M	2.4	11	23	4	8.5	115	95	140	10	3	4	M 24×1.5	125	180	245	285
71M	2.4.6	14	30	5	11	130	110	160					145		275	315
80M	2.4.6.8.	19	40	6	15.5	165	130	200	12	3.5		M 30×2	170	215	330	375
90S		24	50	8	20								185	225	375	420
90L															400	445
100L		28	60		24	215	180	250	15	4			210	240	448	498
112M													220	260	500	560
132S		38	80	10	33	265	230	300					270	290	520	580
132M															560	720
160M		42	110	12	37	300	250	350	19	5		M 36×2	320	330	685	745
160L															715	775
180M		48		14	42.5								360	350	770	840
180L															790	860
200L		55		16	49	350	300	400				M 48×2	400	390	840	910
225S	4.8.	60	140	18	53	400	350	450			8		450	400	888	958
225M	2	55	110	16	49										888	958
	4.6.8	60	140	18	53										918	988
250M	2					500	450	550				M64×2	500	465	960	1050
	4.6.8	65			58
280S	2												550	495	1000	1090
	4.6.8	75		20	67.5										1010	1100
280M	2	65		18	58										1065	1155
	4.6.8	75		20	67.5										1075	1165
315S	2	65		18	58	600	550	660	24	6		M64×2 双口	630	600	1	1285
	4.6.8.10	80	170	22	71											1380
315M	2	65	140	18	58											1405
	4.6.8.10	80	170	22	71											1500
315L	2	65	140	18	58											1405
	4.6.8.10	80	170	22	71											1500
355S	2	75	140	20	67.5	740	680	800					700	690		1515
	4.6.8.10	95	170	25	86											1585
355M	2	75	140	20	67.5											1595
	4.6.8.10	95	170	25	86											1665
355L	2	75	140	20	67.5											1745
	4.6.8.10	95	170	25	86											1775

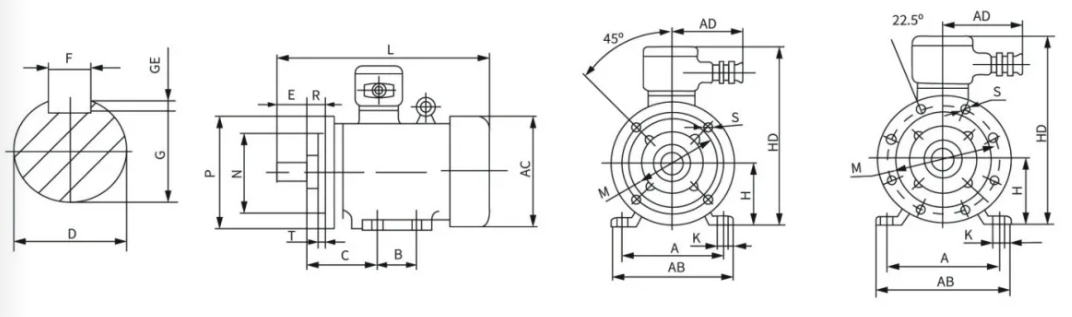

YBX3系列电机安装方式图

YE2系列电机产品编码规则
电机产品的型号采用了一套编码体系，便于您识别所有系列产品。

电机型号释义：

国标，欧标等级说明：参见第68、69页的表格
电机轴承号型号表：参见第70页的表格
CNS标准三相电机检验标准：参见第72页的表格
电机满载电流表：参见73页的表格
安装方式：
- IMB3
- IMB5
- IMB6
- IMB7
- IMB8
- IMB14
- IMB34
- IMB35
- IMV1
- IMV3
- IMV5
- IMV6
- IMV15
- IMV17
- IMV18
- IMV19
- IMV35
- IMV37
安装方式：国际电工委员会 IEC 60034-7 标准规定
参见第71页的表格
使用条件：
使用条件 / Operating Conditions
环境温度：-15℃~40℃
海拔：不超过1000米
额定电压：380V、400V、415V
额定频率：50Hz、60Hz
接法：额定功率3kW及以下电机为Y接法
额定功率4kW及以上电机为△接法
工作制：连续工作制（S1)
防护等级：IP54 / IP55
绝缘等级：B级 / F级
冷却方式：IC411
产品部件组成：

注意：不同产品的部件会有区别，请根据实际情况
