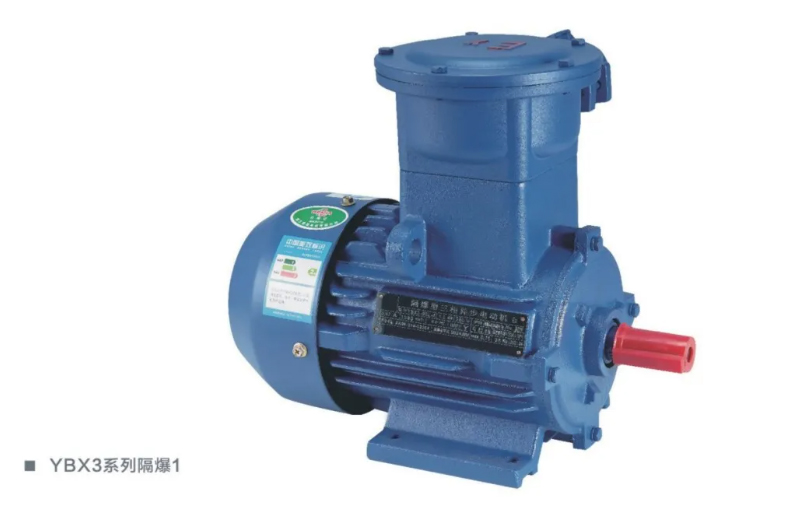

YBX3系列隔爆型三相异步电动机

特点说明：

YBX3系列是本公司GB/T28575-2012最新开发的全封闭自扇风冷式鼠笼型超高效率三相异步电动机，并且公司已经取得超高效率节能认证。该系列电动机的效率指标达到中国 GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的2级能效等级，符合 IEC60034-30中的能效等级中IE3，和目前国际最先进的美国NEMA超高效电机处于同一水平。

相对YBX2系列，YBX3系列超高效率电动机更加节能，低碳和环保。安装尺寸、功率等级和普通电机完全相同，符合国际电工委员会1EC60072-1标准，可直接替换从而达到节能、节电的目的，便于市场推广。中心高H160及以上电机可配装不停机注排油装置，并预留有安装热敏电阻和防潮加热带的空间，方便用户选用。
该系列电动机功率范围：0.75kW-375kW；机座中心高：H80-H355。

电机型号 TYPE	额定功率 Output	电压 Volt	电流 Curent	转速 Speed	效率 Eff	功率因素 Power Factor	噪声 Noise	振动马达 Vbration	堵转转矩 LRT	堵转电流 LRA	最大转矩 BDT
电机型号 TYPE	KW	V	A	(r/min)	(%)	功率因素 Power Factor	dB(A)	(mm/s)	(RLT)	(RLT)	(RLT)
380V 50Hz Synchronous Speed 3000r/min(2 Poles)
YBX3-63M1-2	0.18	380	0.52	2720	66.0	0.80	61	1.3	2.3	5.5	2.2
YBX3-63M2-2	0.25	380	0.69	2720	68.0	0.81	61	1.3	2.3	5.5	2.2
YBX3-71M1-2	0.37	380	0.99	2760	70.0	0.81	64	1.3	2.3	6.1	2.2
YBX3-712-2	0.55	380	1.38	2760	73.0	0.82	64	1.3	2.3	6.1	2.3
YBX3-80M1-2	0.75	660	1.02	2840	77.5	0.83	67	1.3	2.3	6.8	2.3
YBX3-80M2-2	1.1	660	1.4	2840	82.8	0.83	67	1.3	2.3	7.3	2.3
YBX3-90S-2	1.5	660	1.86	2850	84.1	0.84	72	1.3	2.3	7.6	2.3
YBX3-90L-2	2.2	660	2.64	2850	85.6	0.85	72	1.3	2.3	7.8	2.3
YBX3-100L-2	3	660	3.48	2870	86.7	0.87	76	1.3	2.3	8.1	2.3
YBX3-112M-2	4	380/660	7.9/4.6	2890	87.6	0.88	77	1.3	2.3	8.3	2.3
YBX3-132S1-2	5.5	380/660	10.7/6.2	2900	88.6	0.88	80	1.3	2.2	8.0	2.3
YBX3-132S2-2	7.5	380/660	14.3/8.3	2900	89.5	0.89	80	1.3	2.2	7.8	2.3
YBX3-160M1-2	11	380/660	20.7/12.0	2940	90.5	0.89	86	1.8	2.2	7.9	2.3
YBX3-160M2-2	15	380/660	28.0/16.2	2940	91.3	0.89	86	1.8	2.2	8.0	2.3
YBX3-160L-2	18.5	380/660	34.3/19.8	2940	91.8	0.89	86	1.8	2.2	8.1	2.3
YBX3-180M-2	22	380/660	40.3/23.5	2950	92.2	0.89	88	1.8	2.2	8.2	2.3
YBX3-200L1-2	30	380/660	55.0/31.8	2950	92.9	0.89	90	1.8	2.2	7.5	2.3
YBX3-200L2-2	37	380/660	67.6/39.1	2950	93.3	0.89	90	1.8	2.2	7.5	2.3
YBX3-225M-2	45	380/660	81.8/47.3	2960	93.7	0.89	92	1.8	2.2	7.6	2.3
YBX3-250M-2	55	380/660	100/58	2970	94.0	0.89	93	1.8	2.2	7.6	2.3
YBX3-280S-2	75	380/660	135/78.1	2970	94.6	0.89	94	1.8	2.0	6.9	2.3
YBX3-280M-2	90	380/660	162/94	2970	95.0	0.89	94	1.8	2.0	7.0	2.3
YBX3-315S-2	110	380/660	195/113	2980	95.0	0.9	96	2.3	2.0	7.1	2.2
YBX3-315M-2	132	380/660	233/135	2980	95.4	0.9	96	2.3	2.0	7.1	2.2
YBX3-315L1-2	160	380/660	279/161	2980	95.4	0.91	98	2.3	2.0	7.1	2.2
YBX3-315L2-2	200	380/660	350/202	2980	95.4	0.91	98	2.3	2.0	7.1	2.2
YBX3-355S1-2	185	380/660	323/187	2980	95.4	0.91	98	2.3	2.0	7.1	2.2
YBX3-355S2-2	200	380/660	346/200	2980	95.4	0.92	98	2.3	2.0	7.1	2.2
YBX3-355M1-2	220	380/660	380/220	2980	95.4	0.92	100	2.3	2.0	7.1	2.2
YBX3-355M2-2	250	380/660	431/249	2980	95.8	0.92	100	2.3	2.0	7.1	2.2
YBX3-355L1-2	280	380/660	482/279	2980	95.8	0.92	100	2.3	2.0	7.1	2.2
YBX3-355L2-2	315	380/660	542/314	2980	95.8	0.92	100	2.3	2.0	7.1	2.2
Synchronous Speed 1500(r/min)
YBX3-63M1-4	0.12	380	0.44	1340	58.0	0.72	52	1.3	2.3	4.4	2.2
YBX3-63M2-4	0.18	380	0.59	1340	63.0	0.73	52	1.3	2.3	4.4	2.2
YBX3-71M1-4	0.25	380	0.78	1350	66.0	0.74	55	1.3	2.3	5.5	2.2
YBX3-71M2-4	0.37	380	1.08	1350	69.0	0.75	55	1.3	2.3	5.5	2.2
YBX3-80M1-4	0.55	660	0.8	1390	80.7	0.75	58	1.3	2.3	6.3	2.3
YBX3-80M2-4	0.75	660	1.06	1390	82.3	0.75	58	1.3	2.3	6.5	2.3
YBX3-90S-4	1.1	660	1.53	1390	83.8	0.75	61	1.3	2.3	6.6	2.3
YBX3-90L-4	1.5	660	2.06	1390	85.0	0.75	61	1.3	2.3	6.9	2.3
YBX3-100L1-4	2.2	660	2.75	1420	86.4	0.81	64	1.3	2.3	7.5	2.3
YBX3-100L2-4	3	660	3.66	1420	87.4	0.82	64	1.3	2.3	7.6	2.3
YBX3-112M-4	4	380/660	8.4/4.9	1440	88.3	0.82	65	1.3	2.3	7.7	2.3
YBX3-132S-4	5.5	380/660	11.2/6.5	1450	89.2	0.82	71	1.3	2.0	7.5	2.3
YBX3-132M-4	7.5	380/660	15.1/8.7	1450	90.1	0.83	71	1.3	2.0	7.4	2.3
YBX3-160M-4	11	380/660	21.6/12.5	1460	91.0	0.85	75	1.8	2.2	7.5	2.3
YBX3-160L-4	15	380/660	28.8/16.7	1460	91.8	0.86	75	1.8	2.2	7.5	2.3
YBX3-180M-4	18.5	380/660	35.4/20.5	1470	92.2	0.86	76	1.8	2.2	7.7	2.3

电机型号 TYPE	额定功率 Output	电压 Volt	电流 Curent	转速 Speed	效率 Eff	功率因素 Power Factor	噪声 Noise	振动马达 Vbration	堵转转矩 LRT	堵转电流 LRA	最大转矩 BDT
电机型号 TYPE	KW	V	A	(r/min)	(%)	功率因素 Power Factor	dB(A)	(mm/s)	(RLT)	(RLD	(RLD)
Synchronous Speed 1500(r/min)
YBX3-180L-4	22	380/660	41.9/24.3	1470	92.6	0.86	76	1.8	2.2	7.8	2.3
YBX3-200L-4	30	380/660	56.8/32.8	1470	93.2	0.86	79	1.8	2.2	7.2	2.3
YBX3-225S-4	37	380/660	69.6/40.3	1480	93.6	0.86	81	1.8	2.2	7.3	2.3
YBX3-225M-4	45	380/660	84.5/48.8	1480	93.9	0.86	81	1.8	2.2	7.4	2.3
YBX3-250M-4	55	380/660	103/60	1480	94.2	0.86	83	1.8	2.2	6.7	2.3
YBX3-280S-4	75	380/660	137/79	1480	94.7	0.88	86	1.8	2.2	6.9	2.3
YBX3-280M-4	90	380/660	164/95	1480	95.0	0.88	86	1.8	2.2	6.9	2.3
YBX3-315S-4	110	380/660	199/115	1485	95.4	0.88	93	2.3	2.2	6.9	2.2
YBX3-315M-4	132	380/660	238/138	1485	95.4	0.88	93	2.3	2.2	6.9	2.2
YBX3-315L1-4	160	380/660	286/165	1485	95.4	0.89	94	2.3	2.2	6.9	2.2
YBX3-315L2-4	200	380/660	357/206	1485	95.4	0.89	94	2.3	2.2	6.9	2.2
YBX3-355S1-4	185	380/660	331/191	1488	95.4	0.89	94	2.3	2.2	6.9	2.2
YBX3-355S2-4	200	380/660	357/206	1488	95.4	0.89	94	2.3	2.2	6.9	2.2
YBX3-355M1-4	220	380/660	389/225	1488	95.4	0.90	95	2.3	2.2	6.9	2.2
YBX3-355M2-4	250	380/660	440/254	1488	95.8	0.90	95	2.3	2.2	6.9	2.2
YBX3-355L1-4	280	380/660	493/285	1488	95.8	0.90	95	2.3	2.2	6.9	2.2
YBX3-355L2-4	315	380/660	555/320	1488	95.8	0.90	95	2.3	2.2	6.9	2.2
Synchronous Speed 1000r/min(6 Poles)
YBX3-71M1-6	0.18	380	0.67	880	62.0	0.66	52	1.3	1.9	4.0	2.0
YBX3-71M2-6	0.25	380	0.88	880	63.0	0.68	52	1.3	1.9	4.0	2.0
YBX3-80M1-6	0.37	660	0.73	890	63.3	0.70	54	1.3	1.9	4.7	2.0
YBX3-80M2-6	0.55	660	0.89	890	75.4	0.72	54	1.3	1.9	4.7	2.1
YBX3-90S-6	0.75	660	1.17	910	77.7	0.72	57	1.3	2.1	5.8	2.1
YBX3-9OL-6	1.1	660	1.65	910	79.9	0.73	57	1.3	2.1	5.9	2.1
YBX3-100L-6	1.5	660	2.18	930	81.5	0.74	61	1.3	2.1	6.0	2.1
YBX3-112M-6	2.2	380/660	5.4/3.2	940	83.4	0.74	65	1.3	2.1	6.0	2.1
YBX3-132S-6	3	380/660	7.3/4.2	970	84.9	0.74	69	1.3	2.0	6.2	2.1
YBX3-132M1-6	4	380/660	9.5/5.5	970	86.1	0.74	69	1.3	2.0	6.8	2.1
YBX3-132M2-6	5.5	380/660	12.7/7.4	970	87.4	0.75	69	1.3	2.0	7.1	2.1
YBX3-160M-6	7.5	380/660	16.4/9.5	970	89.0	0.78	73	1.8	2.1	6.7	2.1
YBX3-160L-6	11	380/660	23.5/13.6	970	90.0	0.79	73	1.8	2.1	6.9	2.1
YBX3-180L-6	15	380/660	30.9/17.9	980	91.0	0.81	73	1.8	2.0	7.2	2.1
YBX3-200L1-6	18.5	380/660	37.9/21.9	980	91.5	0.81	76	1.8	2.1	7.2	2.1
YBX3-200L2-6	22	380/660	44.2/25.6	980	92.0	0.82	76	1.8	2.1	7.3	2.1
YBX3-225M-6	30	380/660	60.7/35.1	980	92.5	0.81	76	1.8	2.0	7.1	2.1
YBX3-250M-6	37	380/660	72/42	980	93.0	0.84	78	1.8	2.1	7.1	2.1
YBX3-280S-6	45	380/660	85/49	990	93.5	0.86	80	1.8	2.1	7.2	2.0
YBX3-280M-6	55	380/660	104/60	990	93.8	0.86	80	1.8	2.1	7.2	2.0
YBX3-315S-6	75	380/660	142/82	990	94.2	0.85	85	2.3	2.0	6.7	2.0
YBX3-315M-6	90	380/660	168/97	990	94.5	0.86	85	2.3	2.0	6.7	2.0
YBX3-315L1-6	110	380/660	204/118	990	95.0	0.86	85	2.3	2.0	6.7	2.0
YBX3-315L2-6	132	380/660	242/140	990	95.0	0.87	85	2.3	2.0	6.7	2.0
YBX3-355S-6	160	380/660	297/172	985	93.0	0.88	92	2.3	2.0	6.7	2.0
YBX3-355M1-6	185	380/660	343/198	985	93.0	0.88	92	2.3	2.0	6.7	2.0
YBX3-355M2-6	200	380/660	371/214	985	93.0	0.88	92	2.3	2.0	6.7	2.0
YBX3-355L1-6	220	380/660	408/235	985	93.0	0.88	92	2.3	2.0	6.7	2.0
YBX3-355L2-6	250	380/660	464/268	985	93.0	0.88	92	2.3	2.0	6.7	2.0

电机型号 TYPE	额定功率 Output	电压 Volt	电流 Curent	转速 Speed	效率 Eff	功率因素 Power Factor	噪声 Noise	振动马达 Vibration	堵转转矩 LRT	堵转电流 LRA	最大转矩 BDT
电机型号 TYPE	KW	V	A	(r/min)	(%)	功率因素 Power Factor	dB(A)	(mm/s)	(RLT)	(RLT)	(RLT)
Synchronous Speed 750(r/min)
YBX3-80M1-8	0.18	660	0.5	650	52.0	0.61	52	1.3	1.8	3.3	1.9
YBX3-80M2-8	0.25	660	0.65	650	55.0	0.61	52	1.3	1.8	3.3	1.9
YBX3-90S-8	0.37	660	0.83	670	63.0	0.62	56	1.3	1.8	4.0	2.0
YBX3-90L-8	0.55	660	1.19	670	64.0	0.63	56	1.3	1.8	4.0	2.0
YBX3-10OL1-8	0.75	660	1.36	690	71.0	0.68	59	1.3	1.8	4.0	2.0
YBX3-100L2-8	1.1	660	1.91	690	73.0	0.69	59	1.3	1.8	5.0	2.0
YBX3-112M-8	1.5	380/660	4.4/2.5	690	75.0	0.69	61	1.3	1.8	5.0	2.0
YBX3-132S-8	2.2	380/660	5.78/3.34	710	79.0	0.73	64	1.3	1.8	6.0	2.0
YBX3-132M-8	3	380/660	7.69/4.44	710	81.0	0.73	64	1.3	1.8	6.0	2.0
YBX3-160M1-8	4	380/660	9.7/5.6	720	85.5	0.73	68	1.8	1.9	6.0	2.0
YBX3-160M2-8	5.5	380/660	13.0/7.5	720	85.5	0.75	68	1.8	1.9	6.0	2.0
YBX3-160L-8	7.5	380/660	16.9/9.8	720	88.5	0.76	68	1.8	1.9	6.0	2.0
YBX3-180L-8	11	380/660	24.8/14.4	720	88.5	0.76	70	1.8	2.0	6.5	2.0
YBX3-200L-8	15	380/660	33.6/19.4	730	89.0	0.76	73	1.8	2.0	6.6	2.0
YBX3-225S-8	18.5	380/660	40.2/23.3	740	89.5	0.78	73	1.8	1.9	6.6	2.0
YBX3-225M-8	22	380/660	47.0/27.2	740	91.0	0.78	73	1.8	1.9	6.6	2.0
YBX3-250M-8	30	380/660	64/37	740	91.0	0.79	75	1.8	1.9	6.5	2.0
YBX3-280S-8	37	380/660	78/45	740	91.5	0.79	76	1.8	1.9	6.6	2.0
YBX3-280M-8	45	380/660	95/55	740	92.0	0.79	76	1.8	1.9	6.6	2.0
YBX3-315S-8	55	380/660	111/64	740	93.0	0.81	82	2.3	1.8	6.6	2.0
YBX3-315M-8	75	380/660	151/87	740	93.0	0.81	82	2.3	1.8	6.2	2.0
YBX3-315L1-8	90	380/660	180/104	740	93.6	0.82	82	2.3	1.8	6.4	2.0
YBX3-315L2-8	110	380/660	217/126	740	93.6	0.82	82	2.3	1.8	6.4	2.0
YBX3-355S-8	132	380/660	260/150	740	94.1	0.82	90	2.3	1.8	6.4	2.0
YBX3-355M-8	160	380/660	315/182	740	94.1	0.82	90	2.3	1.8	6.4	2.0
YBX3-355L1-8	185	380/660	364/210	740	94.1	0.82	90	2.3	1.8	6.4	2.0
YBX3-355L2-8	200	380/660	387/224	740	94.5	0.83	90	2.3	1.8	6.4	2.0
Synchronous Speed 600(r/min)
YBX3-315S-10	4560	380/660	99/58	585	91.5	0.75	82	2.3	1.5	6.2	2.0
YBX3-315M-10	5575	380/660	120/70	585	92.0	0.75	82	2.3	1.5	6.2	2.0
YBX3-315L1-10	75100	380/660	162/94	585	92.5	0.76	82	2.3	1.5	5.8	2.0
YBX3-315L2-10	90125	380/660	191/110	585	93.0	0.77	82	2.3	1.5	5.9	2.0
YBX3-335S-10	90125	380/660	191/110	585	93.2	0.77	82	2.3	1.5	6.0	2.0
YBX3-355M1-10	110154	380/660	230/133	585	93.2	0.78	90	2.3	1.3	6.0	2.0
YBX3-355M2-10	132184	380/660	275/159	585	93.5	0.78	90	2.3	1.3	6.0	2.0
YBX3-355L1-10	160222	380/660	333/192	585	93.5	0.78	90	2.3	1.3	6.0	2.0
YBX3-355L2-10	185258	380/660	385/223	585	93.5	0.78	90	2.3	1.3	6.0	2.0

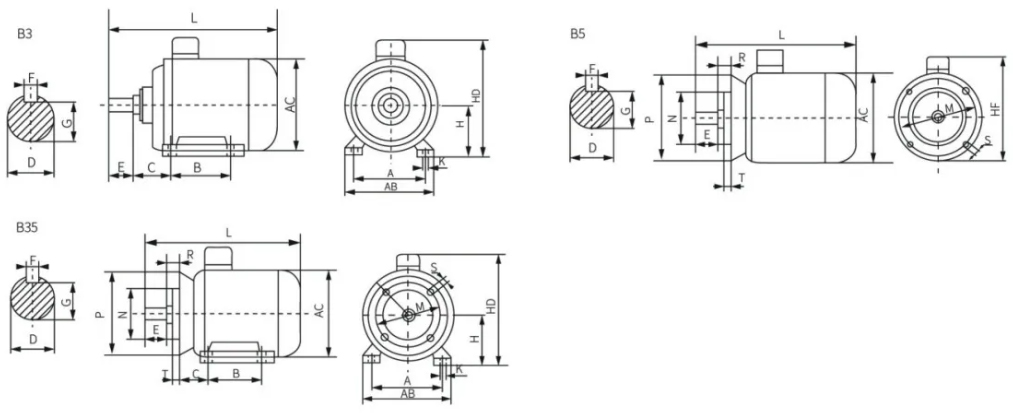

YBX3系列电机安装尺寸和外型尺寸表

机座号 Frame size	安装尺寸Installation Size(mm)															外形尺寸Overall Dimension(mm)
机座号 Frame size	A	B	C	D	E	F	G	H	K	M	N	P	R	S	T	AB	AC	AD	HD	HF	L
63	100	80	40	11	23	4	8.5	63	7	115	95	140	0	10	3	135	135	70	180	130	225
71	112	90	45	14	30	5	11	71	7	130	110	160	0	10	3.5	150	150	80	195	145	250
80	125	100	50	19	40	6	15.5	80	10	165	130	200	0	12	3.5	165	165	145	214	185	295
90S	140	100	56	24	50	8	20	90	10	165	130	200	0	12	3.5	180	180	155	250	195	315
90L	140	125	56	24	50	8	20	90	10	165	130	200	0	12	3.5	180	180	155	250	195	340
100L	160	140	63	28	60	8	24	100	12	215	180	250	0	15	4	205	205	180	270	245	385
112M	190	140	70	28	60	8	24	112	12	215	180	250	0	15	4	230	230	190	300	265	400
132S	216	140	89	38	80	10	33	132	12	265	230	300	0	15	4	270	270	210	345	315	470
132M	216	178	89	38	80	10	33	132	12	265	230	300	0	15	4	270	270	210	345	315	510
160M	254	210	108	42	110	12	3.7	160	15	300	250	350	0	19	5	320	320	255	420	385	615
160L	254	254	108	42	110	12	37	160	15	300	250	350	0	19	5	320	320	255	420	385	670
180M	279	241	121	48	110	14	42.5	180	15	300	250	350	0	19	5	355	355	280	455	430	700
180L	279	279	121	48	110	14	42.5	180	15	300	250	350	0	19	5	355	355	280	455	430	740
200L	318	305	133	55	110	16	49	200	19	350	300	400	0	19	5	375	375	305	545	480	770
225S	356	286	149	60	110	18	53	225	19	450	350	450	0	19	5	435	435	335	555	535	815
225M-2	356	311	149	55	110	16	49	225	19	450	350	450	0	19	5	435	435	335	555	535	820
225M-4,6,8	356	311	149	60	140	18	53	225	19	450	350	450	0	19	5	435	435	335	555	535	845
250M-2	406	349	168	60	140	18	53	250	24	500	450	550	0	19	5	490	490	370	615	/	910
250M-4,6.8	406	349	168	65	140	18	58	250	24	500	450	550	0	19	5	490	490	370	615		910
280S-2	457	368	190	65	140	18	58	280	24	500	450	550	0	19	5	550	550	410	680		985
280S-4,6,8	457	368	190	75	140	20	67.5	280	24	500	450	550	0	19	5	550	550	410	680		985
280M-2	457	419	190	65	140	18	58	280	24	500	450	550	0	19	5	550	550	410	680		1035
280M-4,6,8	457	419	190	75	140	20	67.5	280	24	500	450	550	0	19	5	550	550	410	680		1035
315S-2	508	406	216	65	140	18	58	315	28	600	550	660	0	24	6	635	635	530	845		1160
315S-4,6,8,10	508	406	216	80	170	22	71	315	28	600	550	660	0	24	6	635	635	530	845		1270
315M-2	508	457	216	65	140	18	58	315	28	600	550	660	0	24	6	635	635	530	845		1190
315M-4,6,8,10	508	457	216	80	170	22	71	315	28	600	550	660	0	24	6	635	635	530	845		1300
315L-2	508	508	216	65	140	18	58	315	28	600	550	660	0	24	6	635	635	530	845		1190
315L-4,6,8,10	508	508	216	80	170	22	71	315	28	600	550	660	0	24	6	635	635	530	845		1300
355M-2	610	560	254	75	140	20	67.5	355	28	740	680	800	0	24	6	730	730	655	1010		1500
355M-4,6,8,10	610	560	254	95	170	25	86	355	28	740	680	800	0	24	6	730	730	655	1010		1530
355L-2	610	630	254	75	140	20	67.5	355	28	740	680	800	0	24	6	730	730	655	1010		1500
355L-4,6,8,10	610	630	254	95	170	25	86	355	28	740	680	800	0	24	6	730	730	655	1010		1530
