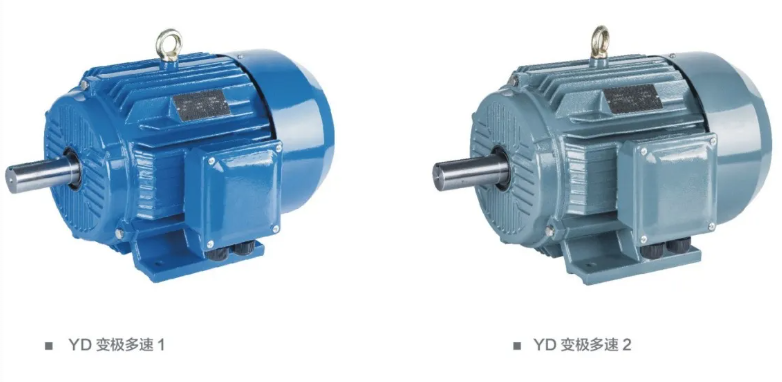

YD系列 变极多速三相异步电机

特点说明
本系列电动机吸收国际上同类产品的优点设计制造，符合IEC国际标准中的有关规定，采用单绕组变级方法实现速度变换。具有体积小、重量轻、噪音低、起动性能好、运行可靠、维护方便等特点。主要技术指标达到国际标准。本系列电动广泛用于各类需要有级调速的机械设备，设计和生产特殊规格的多速电动机。如YDT风机、泵类负载多速三相异步电动机等。安装尺寸同GS(YE3)系列。


YD系列变极多速三相异步电机技术参数（一）

型号 功率
(KW) 		电流
(A) 		转速
(r/min) 		效率
(%) 		功率因数
(COS) 		堵转转矩
额定转矩 		堵转电流
额定电流 		最大转矩
额定转矩
YD90S- 8 0.35 1.6 680 56 0.60 1.5 5 1.8
6 0.45 1.4 930 70 0.72 1.5 6 1.8
YD90L 8

6 		0.45

0.65 		1.9

1.9 		680

930 		59

71 		0.60

0.73 		1.5

1.5 		5

6 		1.8

1.8
YD100L- 8 0.75 2.9 710 65 0.60 1.5 5 1.8
6 1.1 3.1 950 75 0.73 1.5 6 1.8
YD112M- 8

6 		1.3

1.8 		4.5

4.8 		710

950 		72

78 		0.61

0.73 		1.5

1.5 		5

6 		1.8

1.8
YD132S- 8 1.8 5.8 730 72 0.62 1.5 5 1.8
6 2.4 6.2 970 80 0.73 1.5 6 1.8
YD132M- 8

6 		2.6

3.7 		8.2

9.4 		730

970 		78

82 		0.62

0.73 		1.5

1.5 		5

6 		1.8

1.8
YD160M- 8 4.5 13.3 730 83 0.62 1.5 5 1.8
6 6 14.7 980 85 0.73 1.5 6 1.8
YD160L- 8

6 		6

8 		17.5

19.4 		730

980 		84

86 		0.62

0.73 		1.5

1.5 		5

6 		1.8

1.8
YD180M- 8

6 		7.5

10 		21.9

24.2 		730

980 		84

86 		0.62

0.73 		1.5

1.5 		5

6 		1.8

1.8
YD180L- 8

6 		9

12 		24.8

28.3 		730

980 		85

86 		0.65

0.75 		1.5

1.5 		5

6 		1.8

1.8
YD200L1- 8 12 32.5 730 86 0.65 1.5 5 1.8
6 17 39.1 980 87 0.76 1.5 6 1.8
YD200L2- 8

6 		15

20 		40.3

45.4 		730

980 		87

88 		0.65

0.76 		1.5

1.5 		5

6 		1.8

1.8
YD801- 4 0.45 1.4 1420 66 0.74 1.5 6.5 1.8
2 0.55 1.5 2860 65 0.85 1.6 7 1.8
YD802- 4

2 		0.55

0.75 		1.7

2.0 		1420

2860 		68

66 		0.74

0.85 		1.5

1.6 		6.5

7 		1.8

1.8
YD90S- 4 0.85 2.3 1430 74 0.77 1.5 6.5 1.8
2 1.1 2.8 2850 72 0.84 1.6 7 1.8
YD90L- 4

2 		1.3

1.8 		3.3

4.3 		1430

2850 		76

74 		0.78

0.84 		1.5

1.6 		6.5

7 		1.8

1.8


YD系列变极多速三相异步电机技术参数（二）

型号 功率
(KW) 		电流
(A) 		转速
(r/min) 		效率
(%) 		功率因数
(COS) 		堵转转矩
额定转矩 		堵转电流
额定电流 		最大转矩
额定转矩
YD100L1- 4 2 4.8 1430 78 0.81 1.5 6.5 1.8
2 2.4 5.6 2850 76 0.86 1.6 7 1.8
YD100L2- 4 2.4 5.6 1430 79 0.83 1.5 6.5 1.8
2 3.0 6.7 2850 77 0.89 1.6 7 1.8
YD112M- 4 3.3 7.4 1450 81 0.83 1.5 6.5 1.8
2 4.0 8.6 2860 80 0.88 1.6 7 1.8
YD132S- 4 4.5 9.8 1450 83 0.84 1.5 6.5 1.8
2 5.5 11.9 2860 79 0.88 1.6 7 1.8
YD132M- 4 6.5 13.8 1450 84 0.85 1.5 6.5 1.8
2 8 17.1 2880 80 0.89 1.6 7 1.8
YD160M- 4 9 18.5 1460 87 0.85 1.5 6.5 1.8
2 11 22.9 2920 82 0.89 1.6 7 1.8
YD160L- 4 11 22.3 1460 87 0.86 1.5 6.5 1.8
2 14 28.8 2920 82 0.90 1.6 7 1.8
YD180M- 4 15 29.4 1470 89 0.87 1.5 6.5 1.8
2 18.5 36.7 2940 85 0.9 1.6 7 1.8
YD180L 4 18.5 35.9 1470 89 0.88 1.5 6.5 1.8
2 22 42.7 2940 86 0.91 1.6 7 1.8
YD200L- 4 26 49.9 1470 89 0.89 1.4 6.5 1.8
2 30 58.3 2950 85 0.92 1.4 7 1.8
YD225S- 4 32 60.7 1480 90 0.89 1.4 6.5 1.8
2 37 71.7 2960 86 0.92 1.4 7 1.8
YD225M- 4

2 		37 69.4 1480 91 0.89 1.4 6.5 1.8
45 86.4 2960 87 0.92 1.4 7 1.8
YD250M- 4 45 84.4 1480 91 0.89 1.4 6.5 1.8
2 52 103.2 2960 88 0.92 1.4 7 1.8
YD280S- 4 60 111.3 1480 91 0.90 1.4 6.5 1.8
2 72 135.1 2970 88 0.92 1.4 7 1.8
YD280M- 4 72 133.6 1480 91 0.90 1.4 6.5 1.8
2 82 152.2 2970 88 0.93 1.4 7 1.8
YD90S- 6 0.65 2.2 920 64 0.70 1.4 6 1.8
4 0.85 2.3 1420 70 0.73 1.3 6.5 1.8

YD系列变极多速三相异步电机技术参数（三）

型号 功率
(KW) 		电流
(A) 		转速
(r/min) 		效率
(%) 		功率因数
(COS) 		堵转转矩
额定转矩 		堵转电流
额定电流 		最大转矩
额定转矩
YD90L- 6 0.85 2.8 930 66 0.70 1.4 6 1.8
4 1.1 3.0 1420 71 0.79 1.3 6.5 1.8
YD100L1- 6 1.3 3.8 940 74 0.70 1.4 6 1.8
4 1.8 4.4 1440 77 0.80 1.3 6.5 1.8
YD100L2- 6 1.5 4.3 940 75 0.70 1.4 6 1.8
4 2.2 5.4 1440 77 0.80 1.3 6.5 1.8
YD112M- 6 2.2 5.7 960 77 0.75 1.4 6 1.8
4 2.8 6.7 1440 77 0.82 1.3 6.5 1.8
YD132S- 6 3 7.7 960 79 0.75 1.4 6 1.8
4 4 9.5 1440 80 0.82 1.3 6.5 1.8
YD132M- 6 4 9.8 960 81 0.76 1.4 6 1.8
4 5.5 12.3 1440 80 0.85 1.3 6.5 1.8
YD160M- 6 6.5 15.1 970 84 0.78 1.4 6 1.8
4 8 17.4 1460 83 0.85 1.3 6.5 1.8
YD160L- 6 9 20.6 970 85 0.78 1.4 6 1.8
4 11 23.4 1460 84 0.85 1.3 6.5 1.8
YD180M- 6 11 25.9 980 85 0.78 1.4 6 1.8
4 14 29.8 1470 85 0.85 1.3 6.5 1.8
YD180L- 6 13 29.4 980 86 0.78 1.4 6 1.8
4 16 33.6 1470 85 0.85 1.3 6.5 1.8
YD200L 6 18.5 41.4 980 87 0.78 1.4 6.5 1.8
4 22 44.7 1460 87 0.86 1.3 7 1.8
YD225S- 6 22 44.2 980 88 0.86 1.4 6.5 1.8
4 28 56.2 1470 87 0.87 1.3 7 1.8
YD225M- 6 26 55.2 980 88 0.86 1.4 6.5 1.8
4 32 66.0 1470 87 0.890 1.3 7 1.8
YD250M- 6 32 62.1 980 90 0.87 1.4 6.5 1.8
4 42 74.7 1470 88 0.91 1.3 7 1.8
YD280S- 6 42 81.5 980 90 0.87 1.4 6.5 1.8
4 55 104.2 1470 89 0.90 1.3 7 1.8
YD280M- 6 55 106.7 990 90 0.87 1.4 6.5 1.8
4 67 138.1 1480 89 0.89 1.3 7 1.8

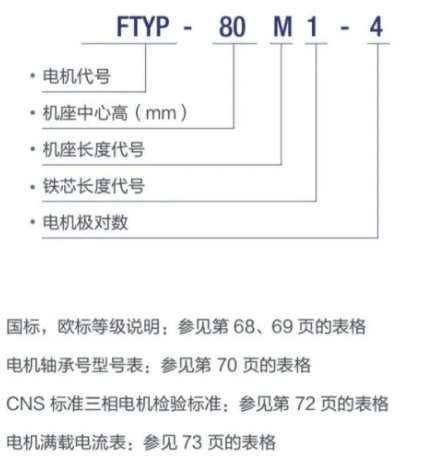

FTYP系列电机产品编码规则
电机产品的型号采用了一套编码体系，便于您识别所有系列产品。

  • 电机型号释义：

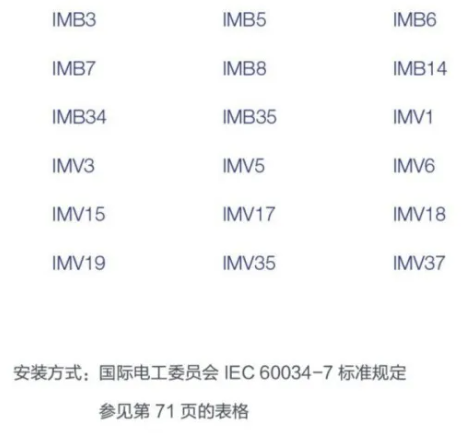

  • 安装方式：

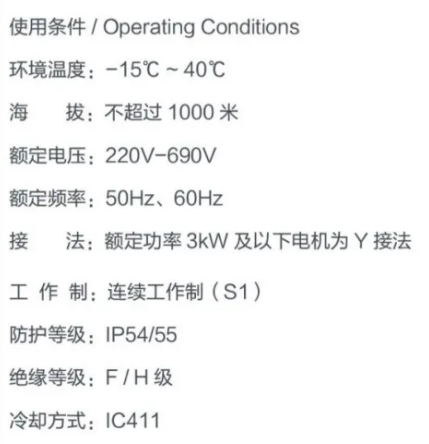

  • 使用条件：


  • 产品特点：
