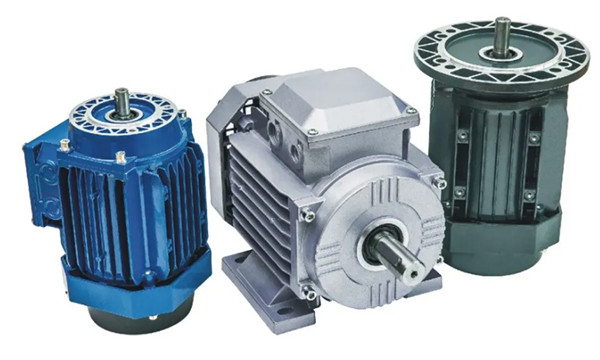

Y2系列铝壳三相异步电动机

特点说明:
Y2系列铝壳三相异步电动机为全封闭自扇式鼠笼型三相异步电动机，采用国家统一设计标准，具有高效节能、高起动转矩、噪音低、振动小、可靠性高、功率等级和安装尺寸符合国际电工委员EC标准，使用维护方便等特点。
该系列电机广泛应用于一般场所和无特殊要求的精密仪器上，特别适合于减速机、空压机、水泵、油泵、流水线、包装业、食品机械等行业。

Y2系列电机技术参数：

电机型号 Model	额定功率 Rated Output		满载时Full Load						额定转矩 Rated Torque (Tn)	堵转转矩额定转矩	最大转矩额定转矩	堵转电流额定电流	噪声 Noise	重量 Weight
	额定功率 Rated Output		转速 Speed	电流 Input Current(Amp)			效率 Efficiency	功率因素 Power Factor	额定转矩 Rated Torque (Tn)	堵转转矩额定转矩	最大转矩额定转矩	堵转电流额定电流	噪声 Noise	重量 Weight
	KW	HP	RPM	380V	400V	415V	η%	Cosφ	N.m	Tst/Tn	Tmax/Tn	Ist/In	dB(A)	Kg
同步转速3000r/min
Y2-63M1-2	0.18	0.25	2720	0.53	0.50	0.49	65	0.8	0.63	2.2	2.2	5.5	58	4.8
Y2-63M2-2	0.25	0.35	2720	0.69	0.66	0.63	68	0.81	0.88	2.2	2.2	5.5	58	5.1
Y2-71M1-2	0.37	0.5	2740	0.99	0.94	0.91	70	0.81	1.29	2.2	2.2	6.1	61	6.0
Y2-71M2-2	0.55	0.75	2740	1.4	1.33	1.28	73	0.82	1.92	2.2	2.3	6.1	61	6.5
Y2-80M1-2	0.75	1.0	2830	1.77	1.68	1.62	77.4	0.83	2.53	2.2	2.3	6.1	64	8.7
Y2-80M2-2	1.1	1.5	2830	2.50	2.38	2.29	79.6	0.84	3.71	2.2	2.3	7.0	64	9.5
Y2-90S-2	1.5	2.0	2840	3.34	3.17	3.06	81.3	0.84	5.04	2.2	2.3	7.0	69	11.8
Y2-90L-2	2.2	3.0	2840	4.73	4.49	4.33	83.2	0.85	7.4	2.2	2.3	7.0	69	13.5
Y2-100L-2	3.0	4.0	2870	6.19	5.88	5.67	84.6	0.87	9.98	2.2	2.3	7.5	73	21
Y2-112M-2	4.0	5.5	2890	8.05	7.65	7.37	85.8	0.88	13.22	2.2	2.3	7.5	74	28
Y2-132S1-2	5.5	7.5	2900	10.9	10.4	10.0	87	0.88	18.11	2.2	2.3	7.5	77	39
Y2-132S2-2	7.5	10	2900	14.7	14.0	13.5	88.1	0.88	24.7	2.2	2.3	7.5	77	44.5
Y2-160M1-2	11	15	2930	21	20.0	19.2	89.4	0.89	35.85	2.2	2.3	7.5	83	69.2
Y2-160M2-2	15	20	2930	28.4	27.0	26.0	90.3	0.89	48.89	2.2	2.3	7.5	83	78
Y2-160L-2	18.5	25	2930	34.4	32.7	31.5	90.9	0.90	60.3	2.2	2.3	7.5	83	88.5
同步转速1500r/min
Y2-63M1-4	0.12	0.18	1310	0.44	0.42	0.40	57	0.72	0.87	2.1	2.2	4.4	48	4.8
Y2-63M2-4	0.18	0.25	1310	0.62	0.59	0.57	60	0.73	1.31	2.1	2.2	4.4	48	5.1
Y2-71M1-4	0.25	0.35	1330	0.79	0.75	0.72	65	0.74	1.80	2.1	2.2	5.2	53	6.0
Y2-71M2-4	0.37	0.5	1330	1.12	1.06	1.03	67	0.75	2.66	2.1	2.2	5.2	53	6.3
Y2-80M1-4	0.55	0.75	1390	1.57	1.49	1.44	71	0.75	3.78	2.4	2.3	5.2	58	9.4
Y2-80M2-4	0.75	1.0	1390	1.88	1.79	1.72	73	0.76	5.15	2.3	2.3	6.0	58	10.8
Y2-90S-4	1.1	1.5	1400	2.67	2.54	2.44	75	0.77	7.5	2.3	2.3	6.0	59	12
Y2-90L-4	1.5	2.0	1400	3.48	3.31	3.19	78	0.79	10.23	2.3	2.3	6.0	59	13.8
Y2-100L1-4	2.2	3.0	1430	4.9	4.66	4.49	80	0.81	14.69	2.3	2.3	7.0	61	21
Y2-100L2-4	3.0	4.0	1430	6.5	6.18	5.95	82	0.82	20.03	2.3	2.3	7.0	61	23.5
Y2-112M-4	4.0	5.5	1440	8.56	8.13	7.84	84	0.82	26.53	2.3	2.3	7.0	62	29.5
Y2-132S1-4	5.5	7.5	1440	11.5	10.9	10.5	85	0.83	36.48	2.3	2.3	7.0	69	41
Y2-132M-4	7.5	10	1440	15.3	145	14.0	87	0.84	49.74	2.3	2.3	7.0	69	47.5
Y2-132M1-4	9	12	1440	18.3	17.4	16.8	87	0.84	59.69	2.3	2.3	7.0	69	48.5
Y2-160M-4	11	15	1460	22.2	21.1	20.3	88	0.84	71.95	2.2	2.3	7.0	72	72.5
Y2-160L-4	15	20	1460	29.6	28.1	27.1	89	0.85	98.12	2.2	2.3	7.5	72	85.6

电机型号 Model	额定功率 Rated Output		满载时Full Load						额定转矩 Rated Torque (Tn)	堵转转矩额定转矩	最大转矩额定转矩	堵转电流额定电流	噪声 Noise	重量 Weight
	额定功率 Rated Output		转速 Speed	电流Input Current(Amp)			效率 Efficiency	功率因素 Power Factor	额定转矩 Rated Torque (Tn)	堵转转矩额定转矩	最大转矩额定转矩	堵转电流额定电流	噪声 Noise	重量 Weight
	KW	HP	RPM	380V	400V	415V	η%	Cosφ	N.m	Tst/Tn	Tmax/ Tn	Ist/In	dB(A)	Kg
同步转速1000r/min
Y2-63M1-6	0.09	0.12	840	0.52	0.49	0.48	44	0.6	1.02	1.8	1.9	3.5	48	4.8
Y2-63M2-6	0.12	0.18	840	0.63	0.63	0.58	48	0.6	1.36	1.8	1.9	3.5	48	5.1
Y2-71M1-6	0.18	0.25	850	0.74	0.70	0.68	56	0.66	2.02	1.9	2.0	4.0	49	6.0
Y2-71M2-6	0.25	0.37	850	0.95	0.90	0.87	59	0.68	2.81	1.9	2.0	4.0	49	6.3
Y2-80M1-6	0.37	0.5	890	1.3	1.24	1.19	62	0.7	3.97	1.9	2.0	4.7	51	8.9
Y2-80M2-6	0.55	0.75	890	1.79	1.70	1.64	65	0.72	5.90	1.9	2.1	4.7	51	10.4
Y2-90S-6	0.75	1.0	910	2.09	1.99	1.91	69	0.72	7.87	2.0	2.1	5.5	54	12.1
Y2-90L-6	1.1	1.5	910	2.93	2.78	2.68	72	0.73	11.54	2.0	2.1	5.5	54	13.7
Y2-100L-6	1.5	2.0	940	3.81	3.62	3.49	76	0.75	15.24	2.0	2.1	5.5	58	23
Y2-112M-6	2.2	3.0	940	5.38	5.11	4.93	79	0.76	22.35	2.0	2.1	6.5	62	28.2
Y2-132S-6	3.0	4.0	960	7.2	6.84	6.59	81	0.76	29.84	2.1	2.1	6.5	66	40.3
Y2-132M1-6	4.0	5.5	960	9.45	8.89	8.65	82	0.76	39.79	2.1	2.1	6.5	66	43
Y2-132M2-6	5.5	7.5	960	12.6	12.0	11.5	84	0.77	54.71	2.1	2.1	6.5	66	47.2
Y2-160M-6	7.5	10	970	17	16.2	15.6	87	0.77	73.84	2.0	2.1	6.5	70	70.6
Y2-160L-6	11	15	970	24.2	23.0	22.2	89	0.78	108.3	2.0	2.1	6.5	70	85
同步转速750r/min
Y2-71M1-8	0.09	0.12	600	0.6	0.57	0.55	40	0.57	1.43	1.8	1.9	2.8	48	6
Y2-71M2-8	0.12	0.18	600	0.71	0.67	0.65	45	0.57	1.91	1.8	1.9	2.8	48	6.3
Y2-80M1-8	0.18	0.25	630	0.88	0.84	0.81	51	0.61	2.73	1.8	1.9	3.3	49	8.9
Y2-80M2-8	0.25	0.35	640	1.15	1.09	1.05	54	0.61	3.73	1.8	1.9	3.3	49	10.4
Y2-90S-8	0.37	0.5	660	1.49	1.42	1.36	62	0.61	5.35	1.8	1.9	4.0	53	12.1
Y2-90L-8	0.55	0.75	660	2.17	2.06	1.99	63	0.61	7.96	1.8	2.0	4.0	53	13.7
Y2-100L1-8	0.75	1.0	680	2.4	2.28	2.20	71	0.67	10.53	1.8	2.0	4.0	56	23
Y2-100L2-8	1.1	1.5	680	3.32	3.15	3.04	73	0.69	15.45	1.8	2.0	5.0	56	25.1
Y2-112M-8	1.5	2.0	680	4.4	4.18	4.03	75	0.69	21.07	1.8	2.0	5.0	59	28.2
Y2-132S-8	2.2	3.0	710	6.04	5.74	5.53	78	0.71	29.59	1.8	2.0	6.0	61	40.3
Y2-132M-8	3.0	4.0	710	7.9	7.51	7.23	79	0.73	40.35	1.8	2.0	6.0	61	45
Y2-160M1-8	4.0	5.5	720	10.3	9.79	9.43	81	0.73	53.06	1.9	2.0	6.0	65	68.5
Y2-160M2-8	5.5	7.5	720	13.6	12.9	12.5	83	0.74	72.95	2.0	2.0	6.0	65	76
Y2-160L-8	7.5	10	720	17.8	16.9	16.3	85.5	0.75	99.5	2.0	2.0	6.0	65	86.2

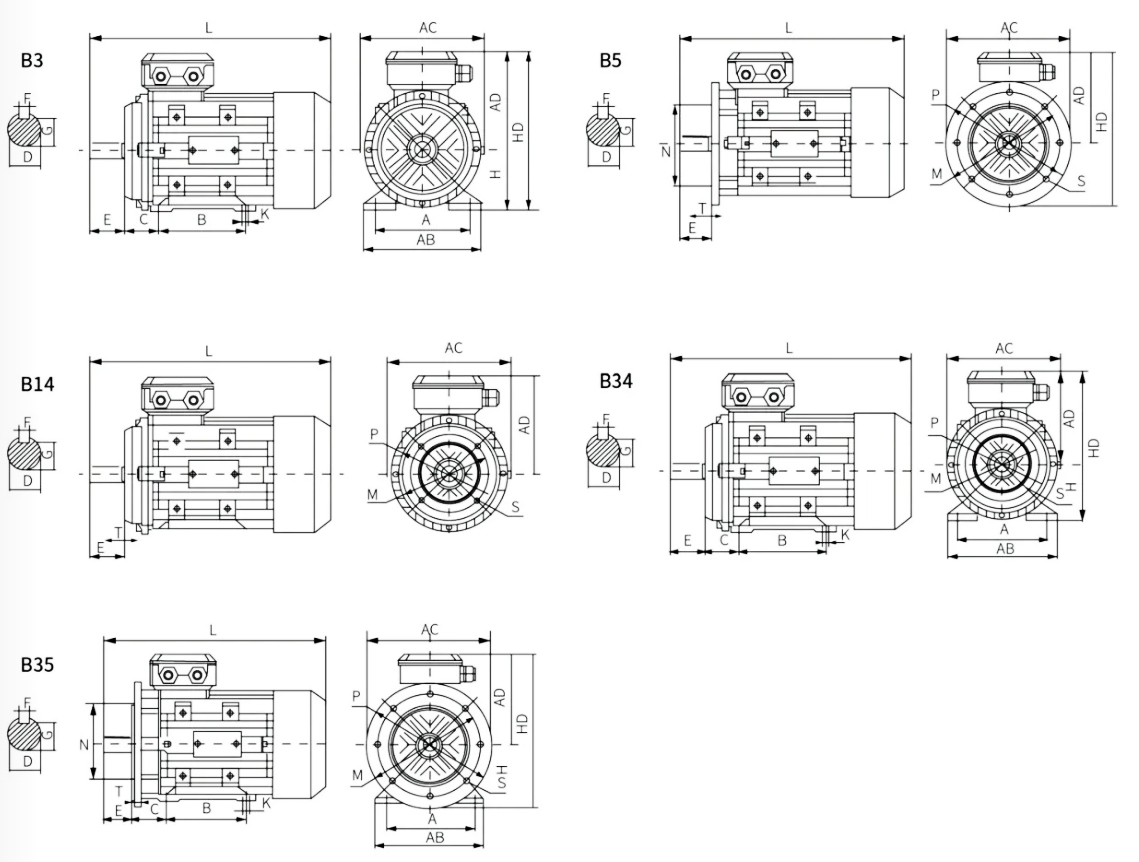

Y2系列电机安装方式图：

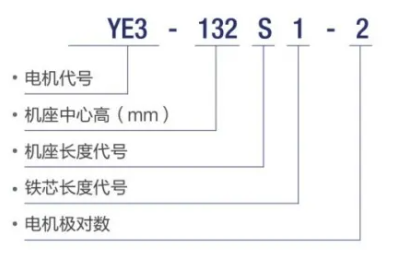

YE3系列电机产品编码规则
电机产品的型号采用了一套编码体系，便于您识别所有系列产品。

电机型号释义

国标，欧标等级说明：参见第68、69页的表格
电机轴承号型号表：参见第70页的表格
CNS标准三相电机检验标准：参见第72页的表格
电机满载电流表：参见73页的表格
安装方式
- IMB3
- IMB5
- IMB6
- IMB7
- IMB8
- IMB14
- IMB34
- IMB35
- IMV1
- IMV3
- IMV5
- IMV6
- IMV15
- IMV17
- IMV18
- IMV19
- IMV35
- IMV37
安装方式：国际电工委员会EC60034-7标准规定
参见第71页的表格
使用条件
使用条件/Operating Conditions
环境温度：-15℃~40℃
海拔：不超过1000米
额定电压：380V、400V、415V
额定频率：50Hz、60Hz
接法：额定功率3kW及以下电机为Y接法
额定功率4kW及以上电机为△接法
工作制：连续工作制(S1)
防护等级：IP55
绝缘等级：F级
冷却方式：IC411
产品特点
